CONCEPTION & REALISATION

Août2022

Modèle et Marque déposés.


Philippe Géraudel.

Multi-entrepreneurs.

ESSEC, Boston Consulting Group.

geraudel@hotmail.com

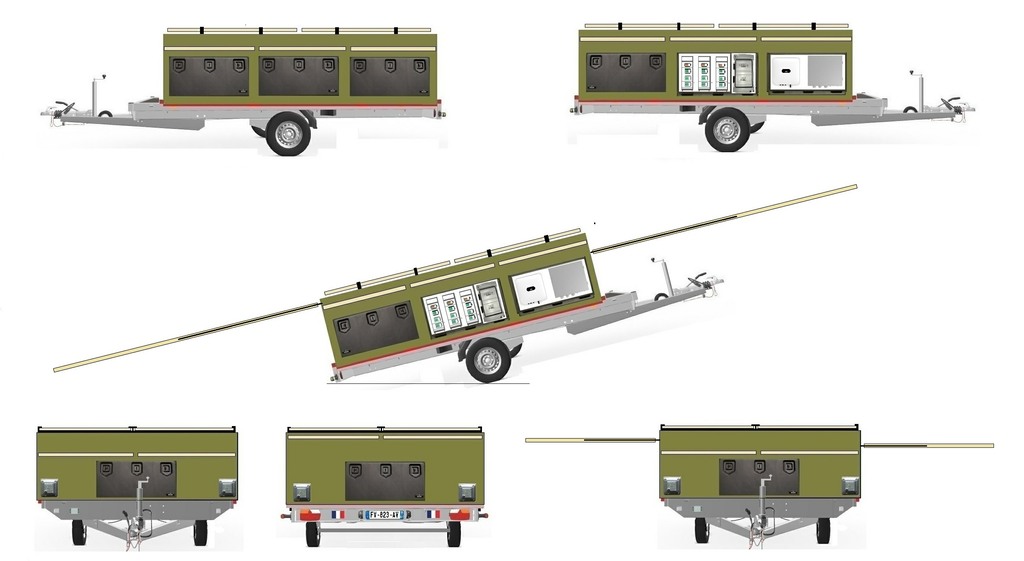

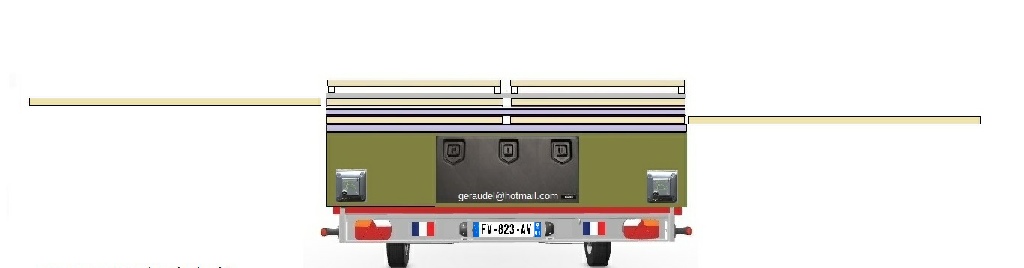

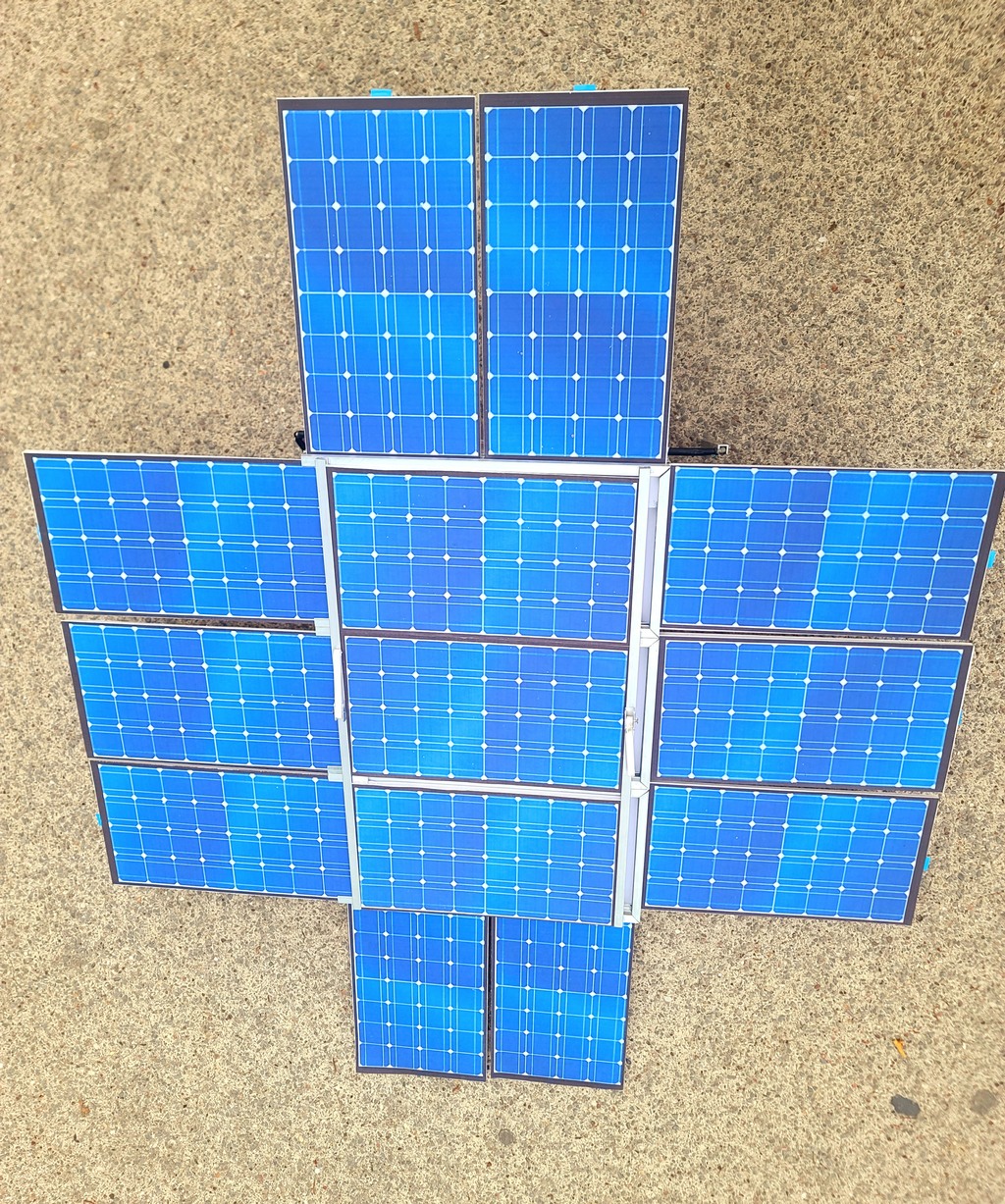

Du même auteur 1- On oriente la remorque vers le soleil. 2- On incline la remorque vers le soleil. 4 - On déploie les panneaux symétriquement. Vue du module des 14 panneaux rétractables. 6- On installe les haubans en présence de vents. Puissance des 14 panneaux = 6,1kwc 5 - On connecte les 14 panneaux ensembles. 3- On déploie les deux stabilisateurs latéraux. COMMENT  OPTIMISER UNE INSTALLATION AVEC:

La fonction de cette remorque solaire ultra-compacte est de pallier l’absence ou les coupures de réseaux électriques tout en s’affranchissant des contraintes administratives et des variations de prix des producteurs d’électricité.


Elle trouvera sa place dans les campements civils ou militaires, les chantiers, les événements, les catastrophes naturelles, l’irrigation ainsi que chez les particuliers soucieux de réduire leur facture d’électricité : alimentation de leur maison et recharge de leur voiture électrique de plus en plus coûteuses sur les réseaux publiques.








La recherche de l’optimisation:


1 - La compacité exceptionnelle: 8.6 m2 pour 6.1 kwc.

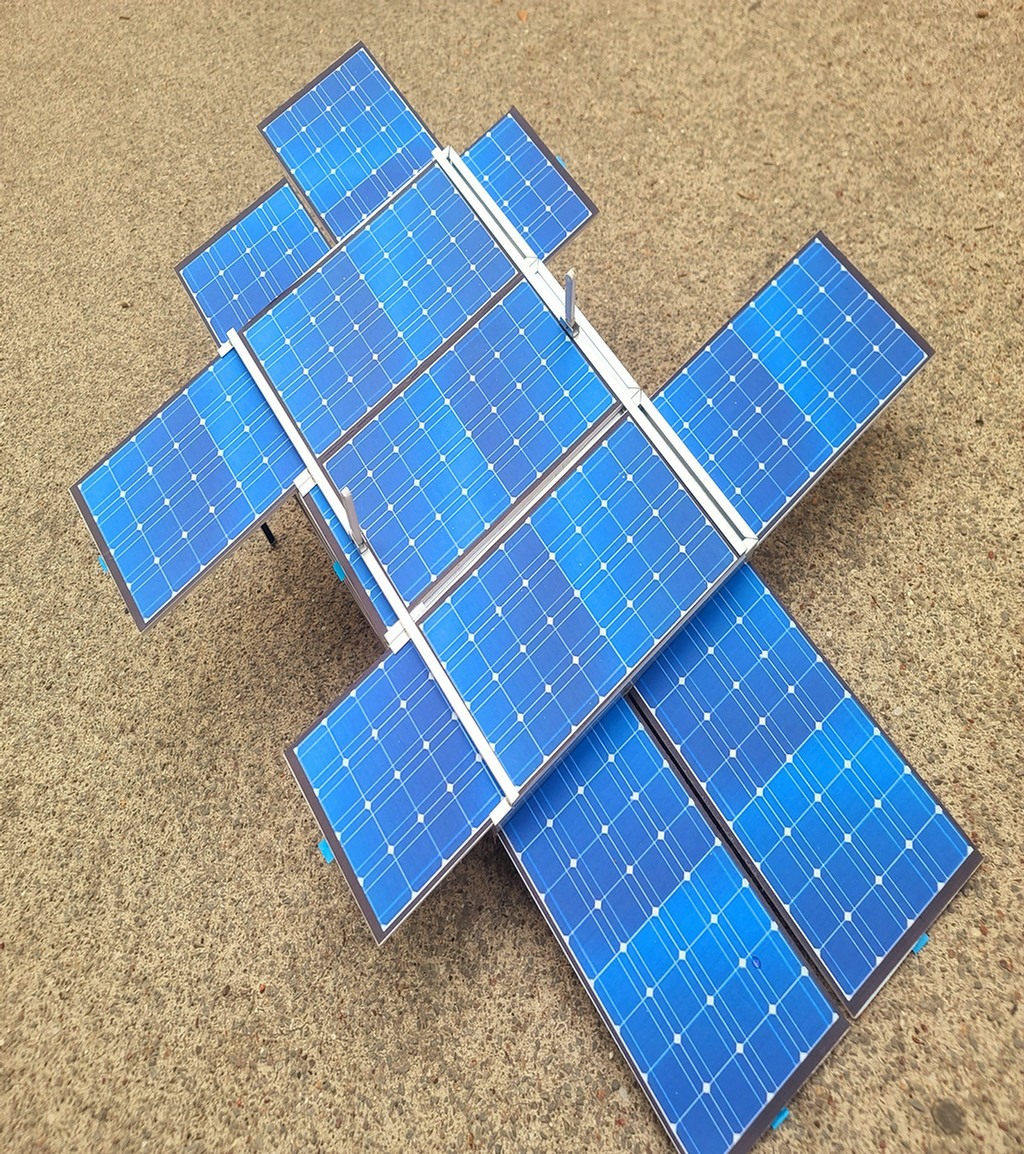

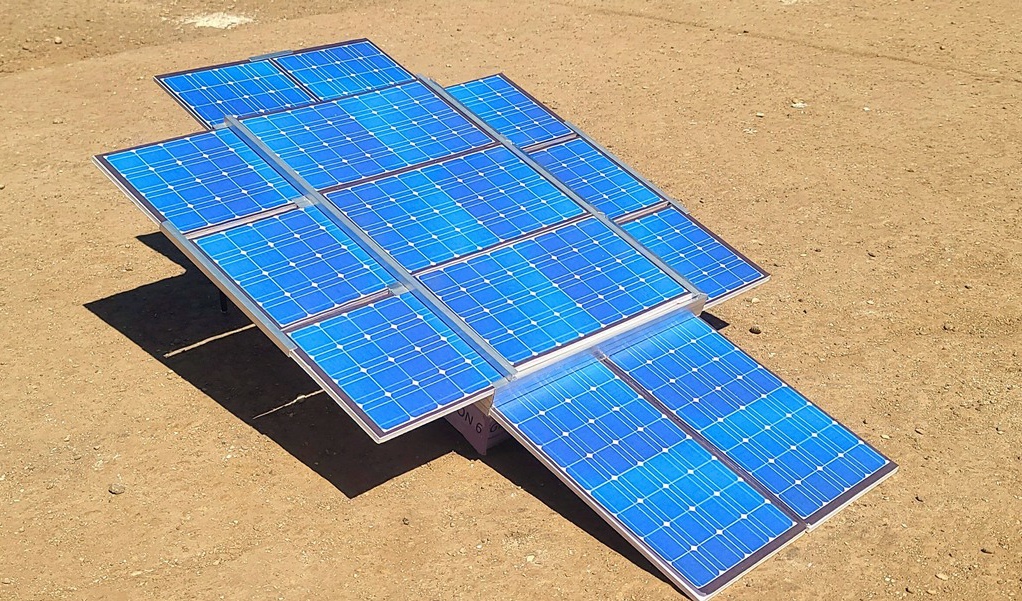

Les 14 panneaux d’une surface totale déployée de 25 m2 se rétractent intégralement dans une remorque de 3.60mx2.4m.

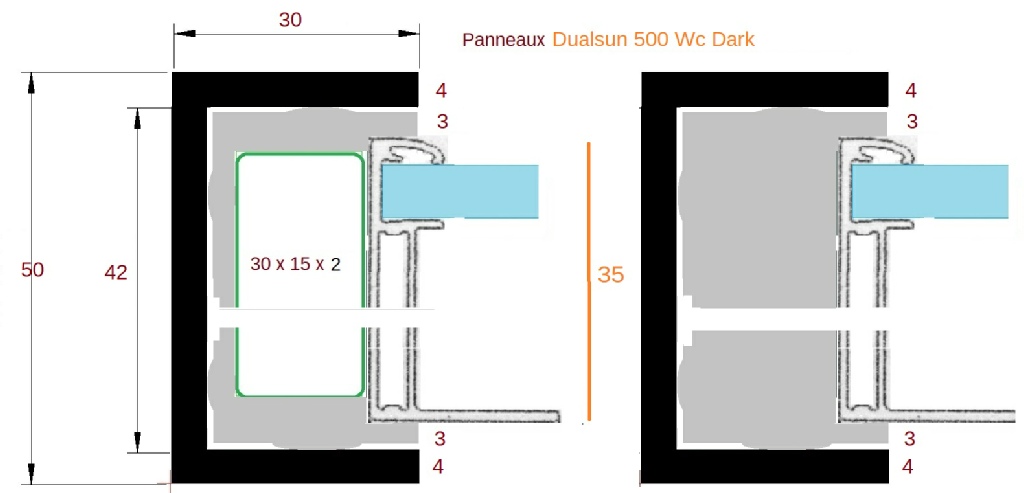

2 - Le choix des 14 panneaux Dualsun parmi les plus performants du marché: 10 x 410 Wc + 4 x 500Wc garantie de 20 ans.


3 - Le choix des 14 mico-onduleurs Enphase IQ7 qui autorisent la défaillance partielle d’un élément sans nuire aux performances de l’ensemble ainsi qu’une coupure prolongée du réseau électrique + garantie de 25 ans.

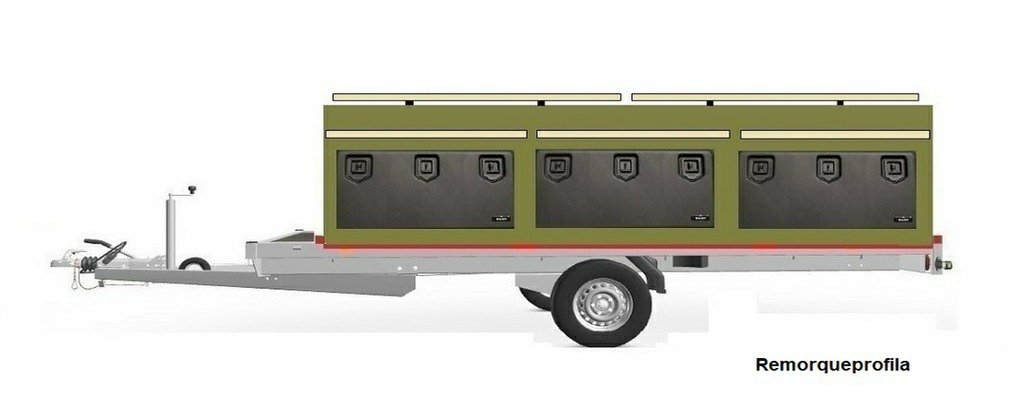

4 - Facilité de mise en œuvre: remorque tractable de 1350 kg PTAC et mise en œuvre en un quart d’heure par une seule personne.

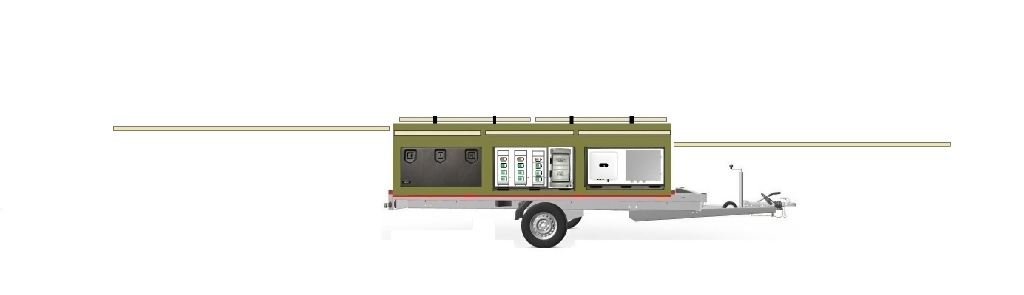

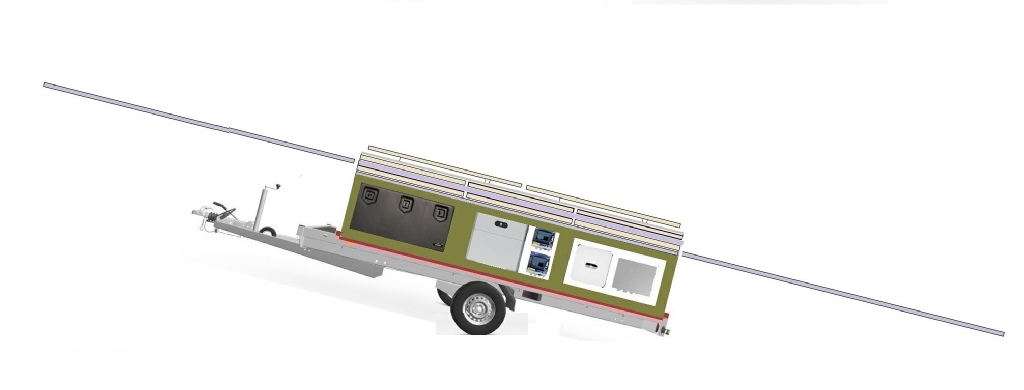

5 - Les 2 roues permettent à la remorque d’être orientée et inclinée au mieux et à toute saison vers le soleil.


     Modèle déposé N° 20223507                 Philippe Géraudel                        geraudel@hotmail.com

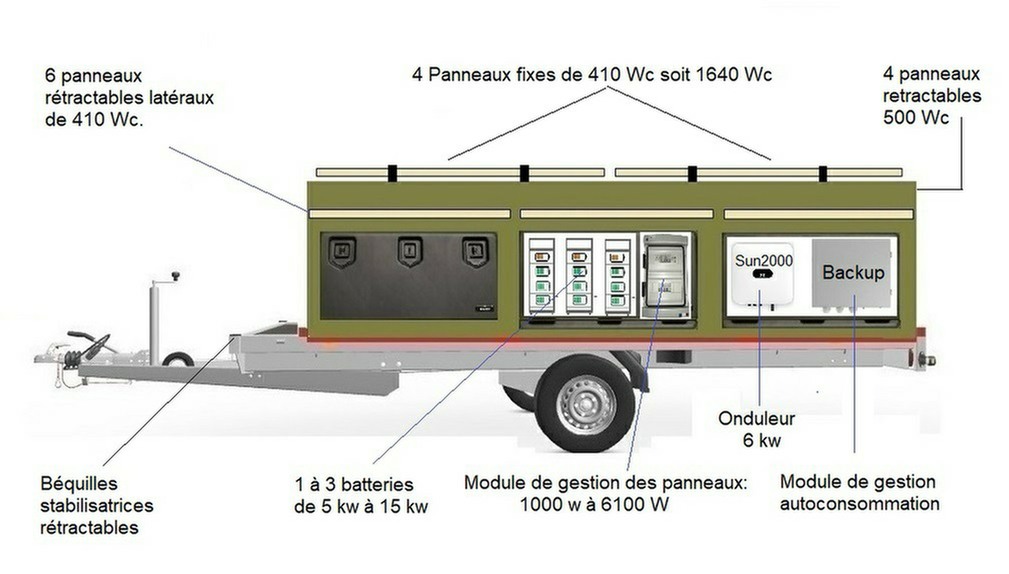

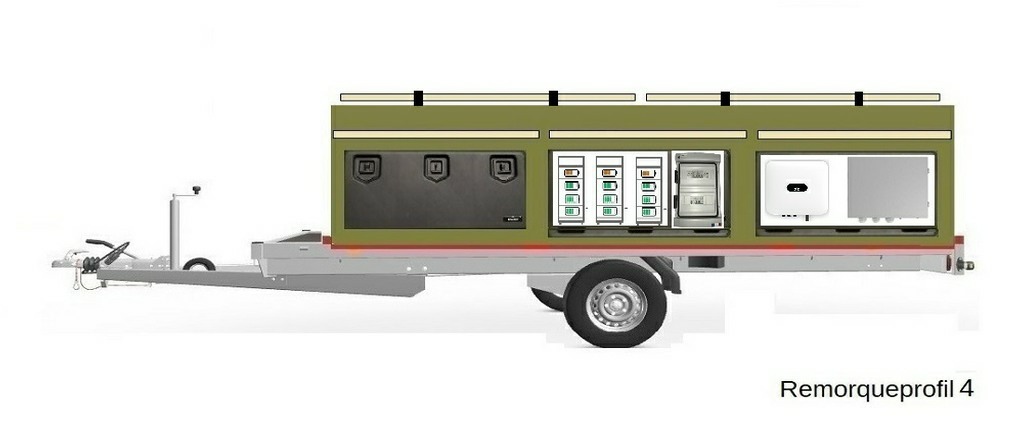

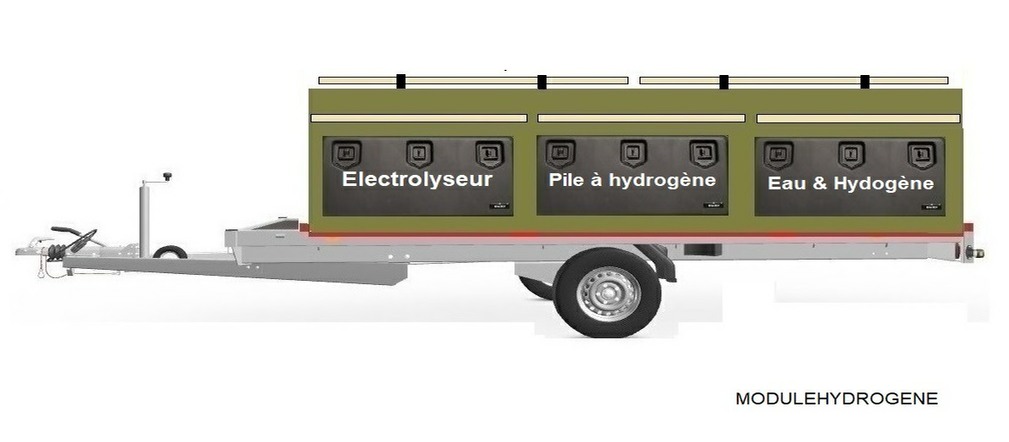

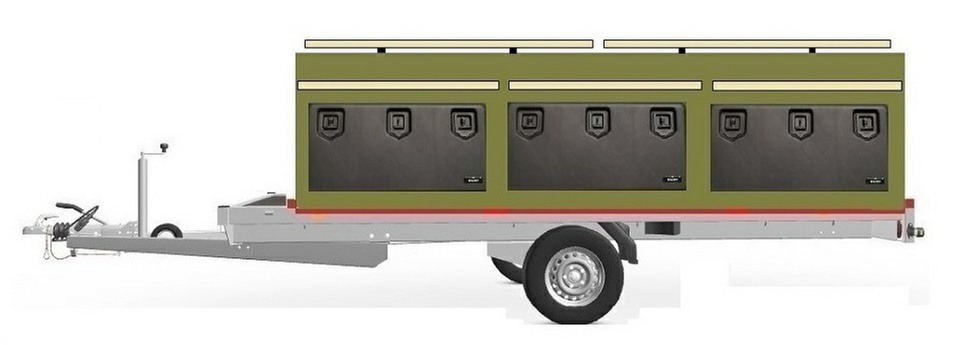

Vue du module de stockage de production et de distribution: - Batteries  lithium jusqu’à 15 kw. - Onduleurs, Chargeurs, Contrôleurs, Prises Chademo ….. - Electrolyseur, Réservoir d’hydrogène, Pile à combustible Les différents modules sont indépendants, autonomes  et empilables sur la remorque en fonction des options.

Groupe électrogène solaire

Puissance: 6.1 kw.

Powered by SUNPOWER & ENPHASE.

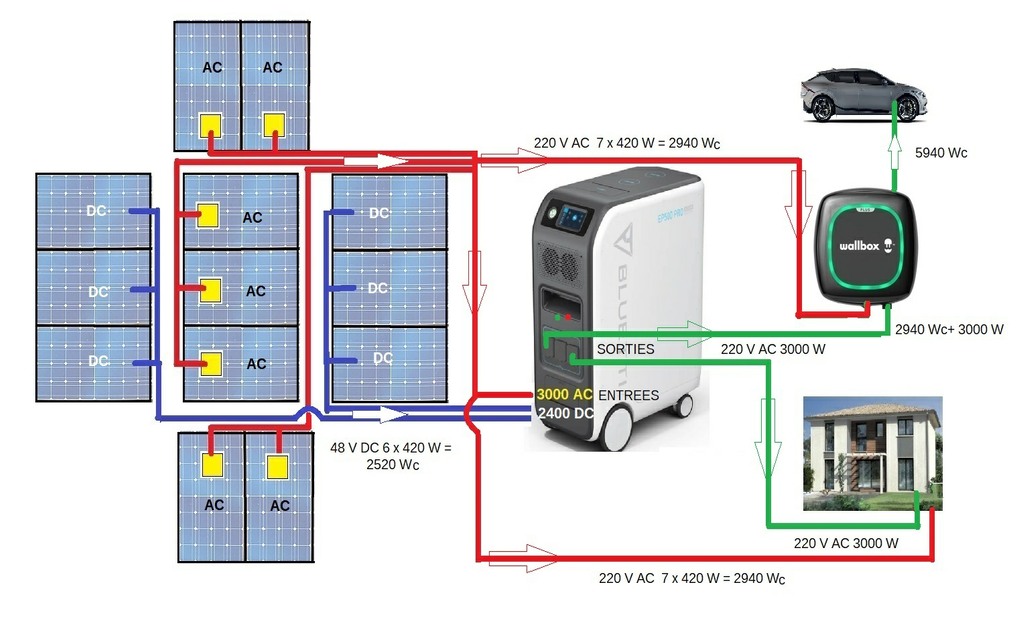

S’il est difficile pour un particulier d’amortir une installation photovoltaïque actuellement vu le prix de rachat de sa production par EDF à # 10 cts le kw; il va être beaucoup plus facile de la rentabiliser  si l’on recharge sa voiture électrique à l’aide des panneaux et si l’on se sert de la batterie de la voiture pour alimenter sa maison les jours de pointe ou de surplus solaire.


5 litres d’essence à 1.70€/l = 8.50€

5 litres d’essence = 100 km = 16 kw

16 kw = 8.50€

1 kw = 53 cts € à comparer au 10 cts € du prix de rachat par EDF.


L’installation devient donc 5.3  fois plus rentable.

L’amortissement de l’installation sera donc divisé par 5.3 et passera donc de 15 ans à 3 ans.

L’EDF autorise aujourd’hui les particuliers, les collectivités comme les entreprises à se grouper afin de mutualiser leur production et leur consommation d’électricité dans un rayon de 2 km qui peut être porté à 20 km dans certains cas.

L’EDF ne re facturera alors que l’utilisation de son réseau électrique mis à disposition du groupement  soit environ 25% du coût du kw.

Cette mutualisation permettra d’optimiser la consommation de chacun en utilisant la production solaire et le stockage excédentaire de ses voisins.


L’ELECTRO-PARTAGE:

ou la mutualisation

de l’autoconsommation photovoltaïque.

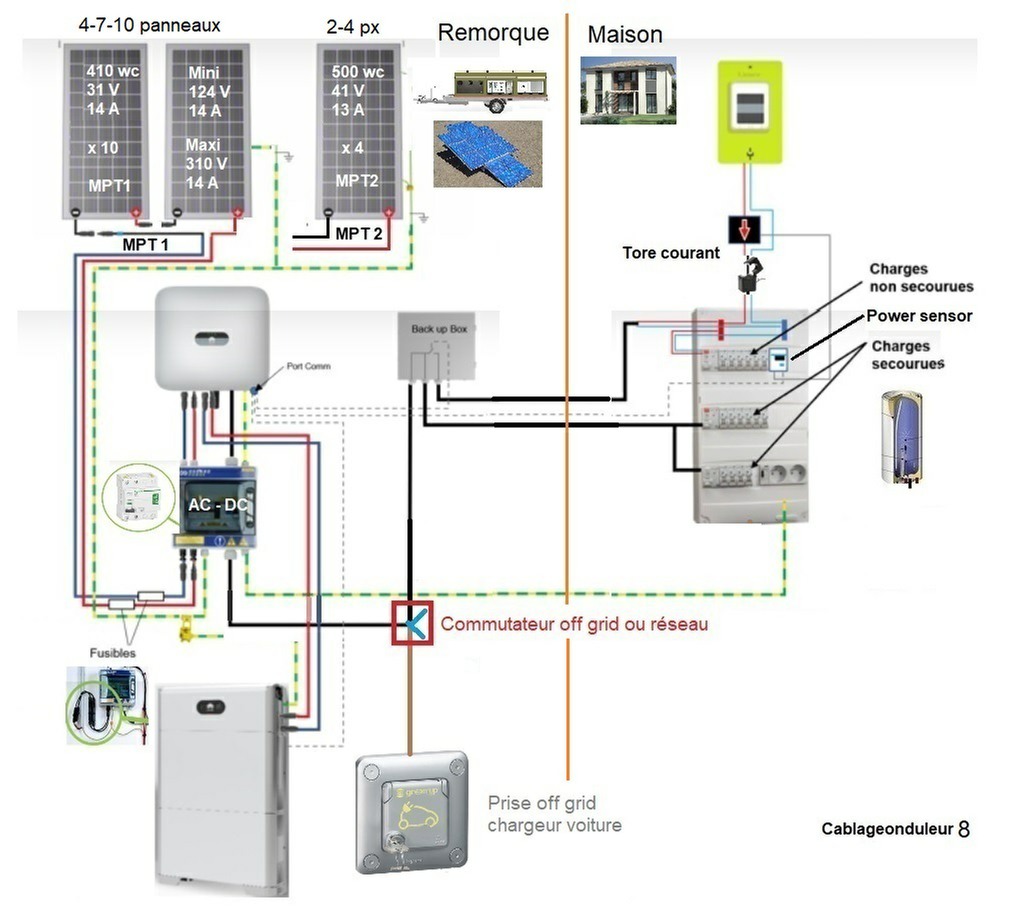

Installation avec stockage externe.


remorquephoto
