Le NoG


Un système très simple, libre de droits

pour séparer, récupérer et recycler

des milliards de m3 d’ eaux grises gratuitement.


La pénurie d’eau annoncée devrait nous inciter à ré-utiliser les eaux grises des éviers, lavabos et lave-mains, que nous laissons trop souvent couler à vide.


Ces eaux grises seront recyclées dans les toilettes, l’arrosage des jardins et certains lavages domestiques: sols, terrasse, voiture…

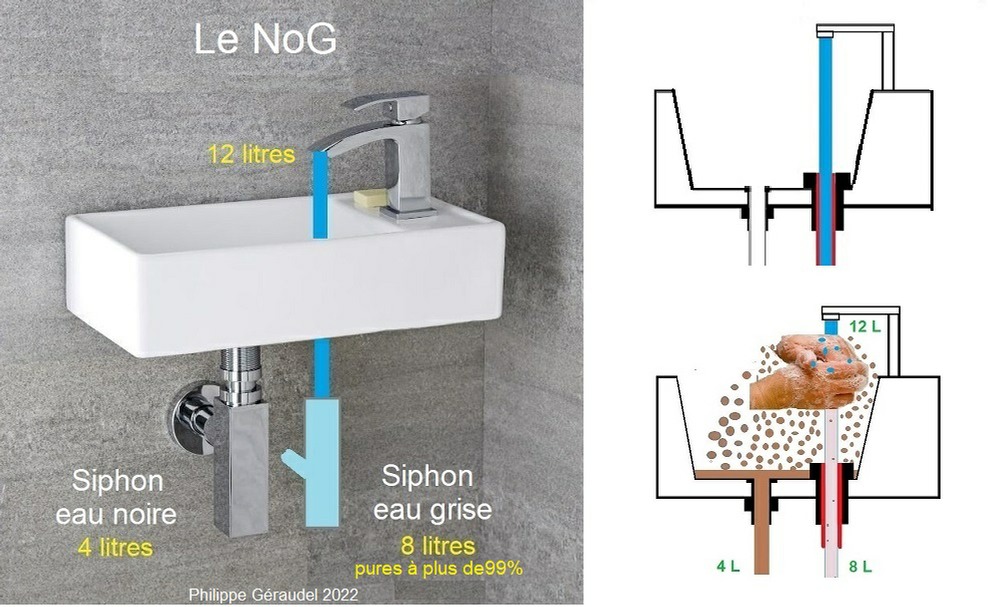

LAVABO « NoG » A DEUX SIPHONS.

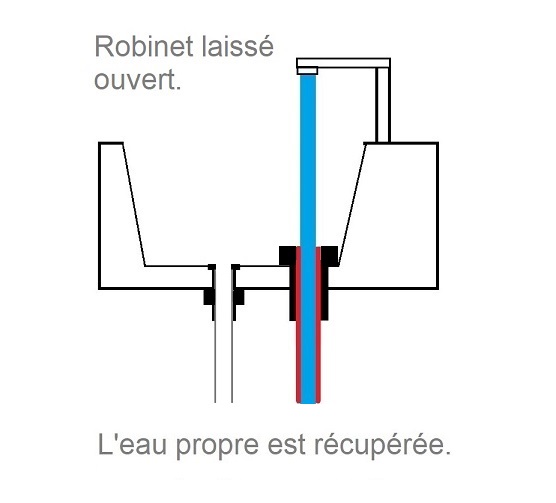

En l’absence d’obstacle, l’eau propre du robinet est intégralement récupérée par le siphon d’eau grise situé à l’aplomb exact du jet.

Sur les 12 litres d’un lavage de mains d’une minute, il est possible de récupérer 8 litres d’eaux grises contenant moins de 1% d’impuretés.

Soit des milliards de m3 potentiellement re cyclables.

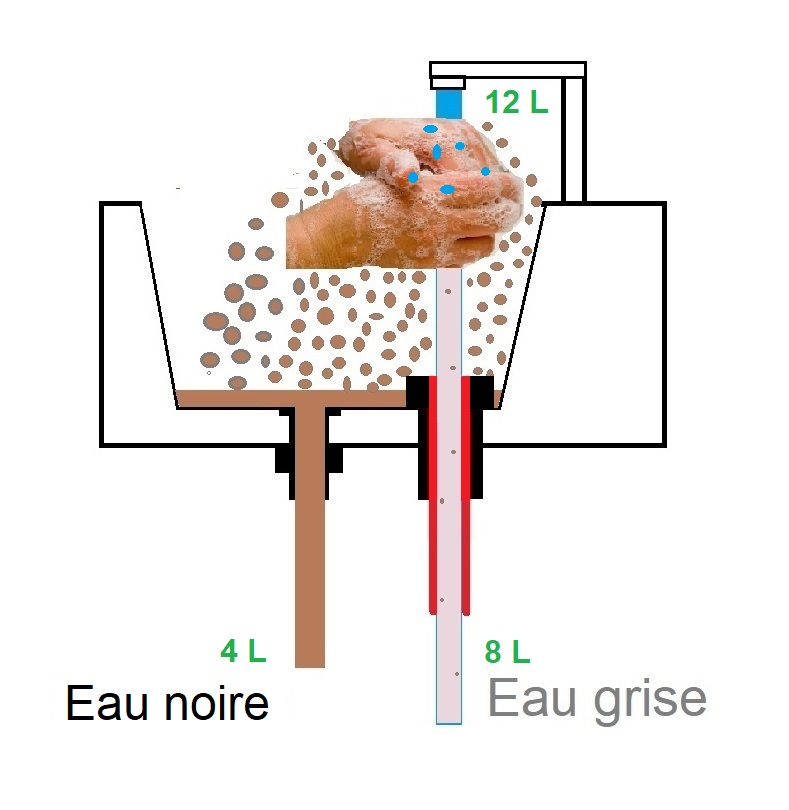

En présence d’obstacles tels que des mains ou des assiettes, le jet du robinet est dévié de sa trajectoire initiale et les éclaboussures des eaux souillées s’écoulent dans le siphon d’eaux noires.


Quelques gouttes <1% iront dans le siphon d’eau grise et se mélangeront à la masse d’eau propre récupérée. L’eau «quasi pure» obtenue sera stockée et recyclée: WC, jardin, lavages des sols, des voitures. Une chasse d’eau de WC utilise entre 9 et 32 litres …etc.

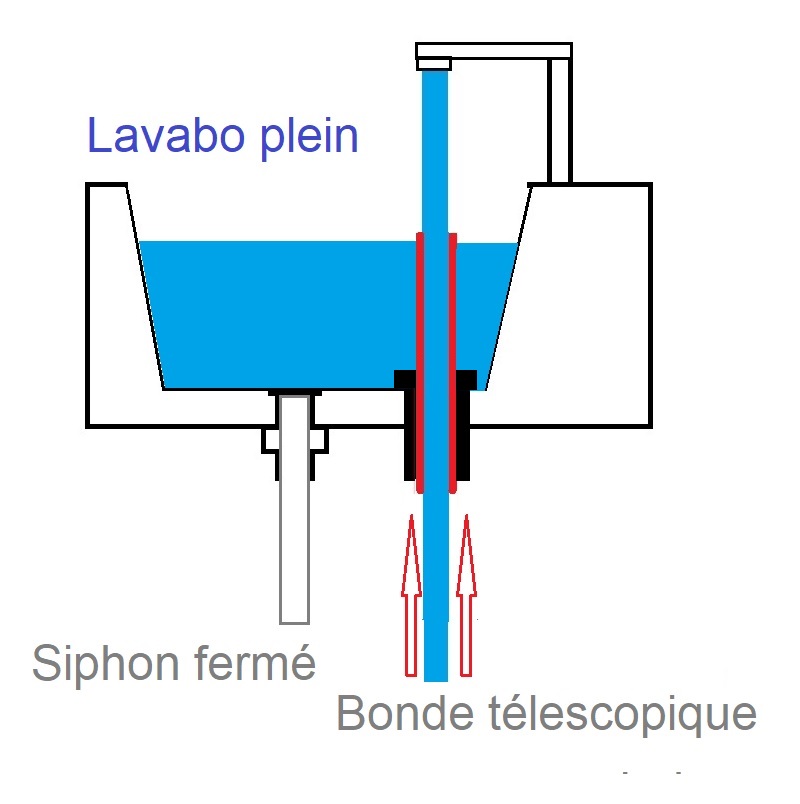

Une bonde télescopique ou amovible sur le deuxième siphon permet de remplir le lavabo et de l’utiliser classiquement pour des lavages.

Lave-mains standard à un seul siphon.

Lave-mains « NoG » à deux siphons.

(NoG comme Noire ou Grise)

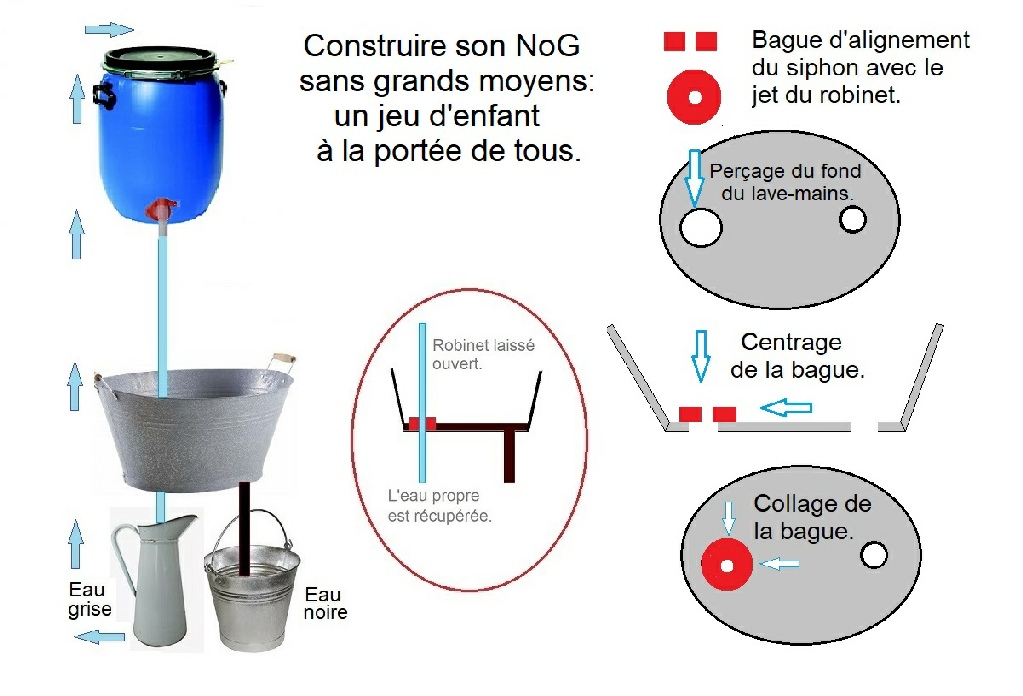

Le NoG « pour les nuls »

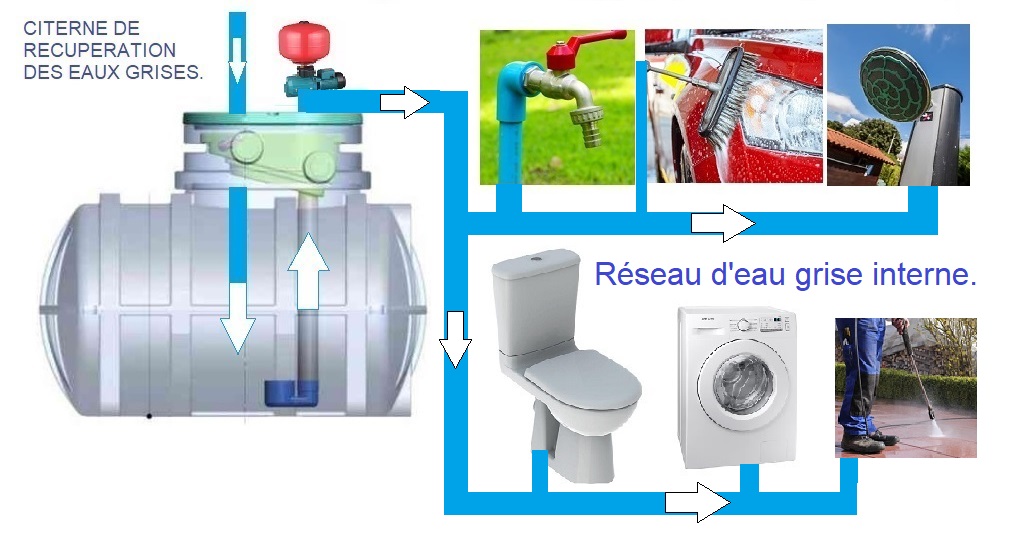

Les eaux grises seront stockées dans une citerne en attendant leur recyclage dans la maison soit par gravité soit à l’aide d’une pompe.

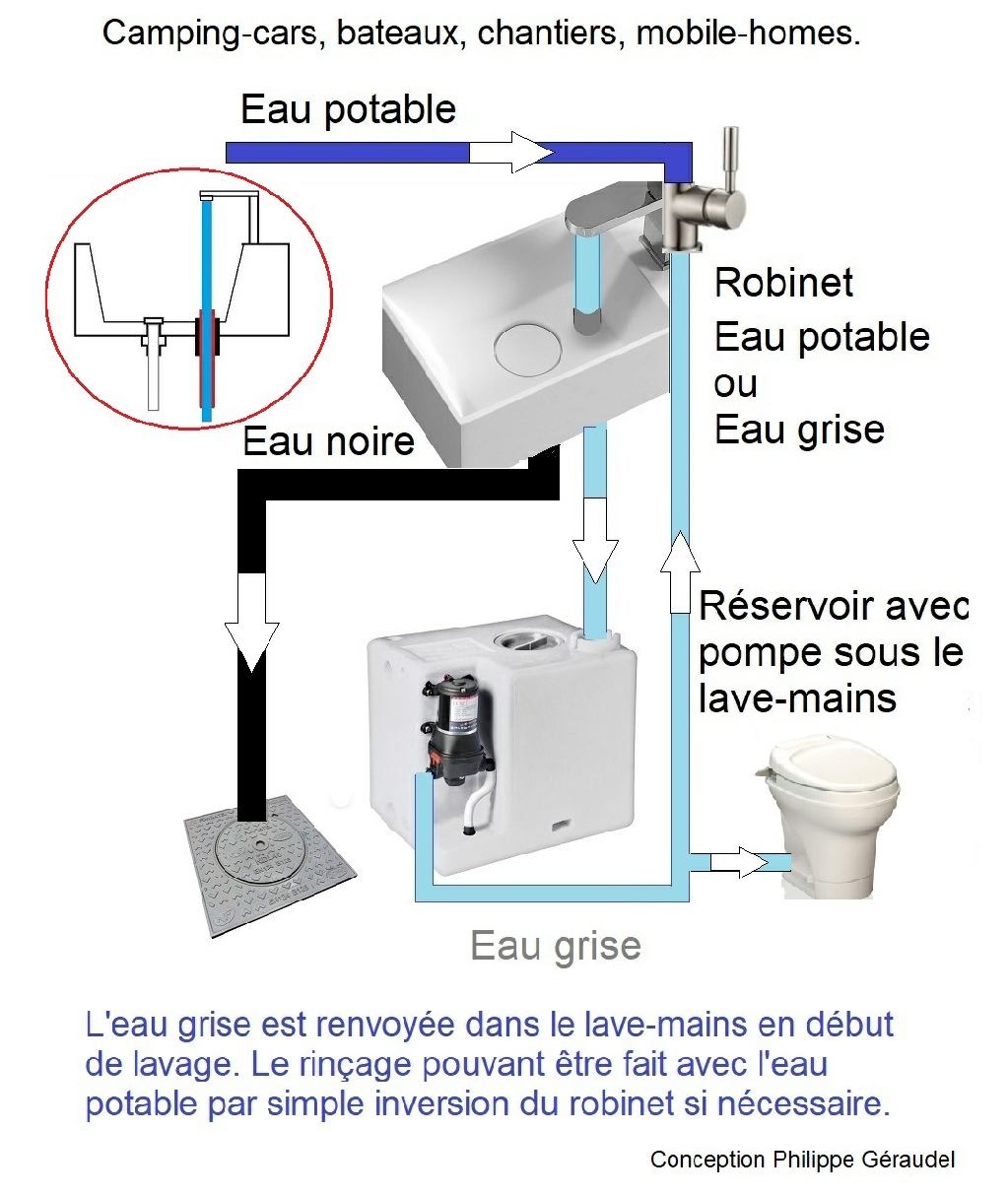

Recyclage des eaux grises domestiques. Lave-mains NoG en circuit semi fermé.

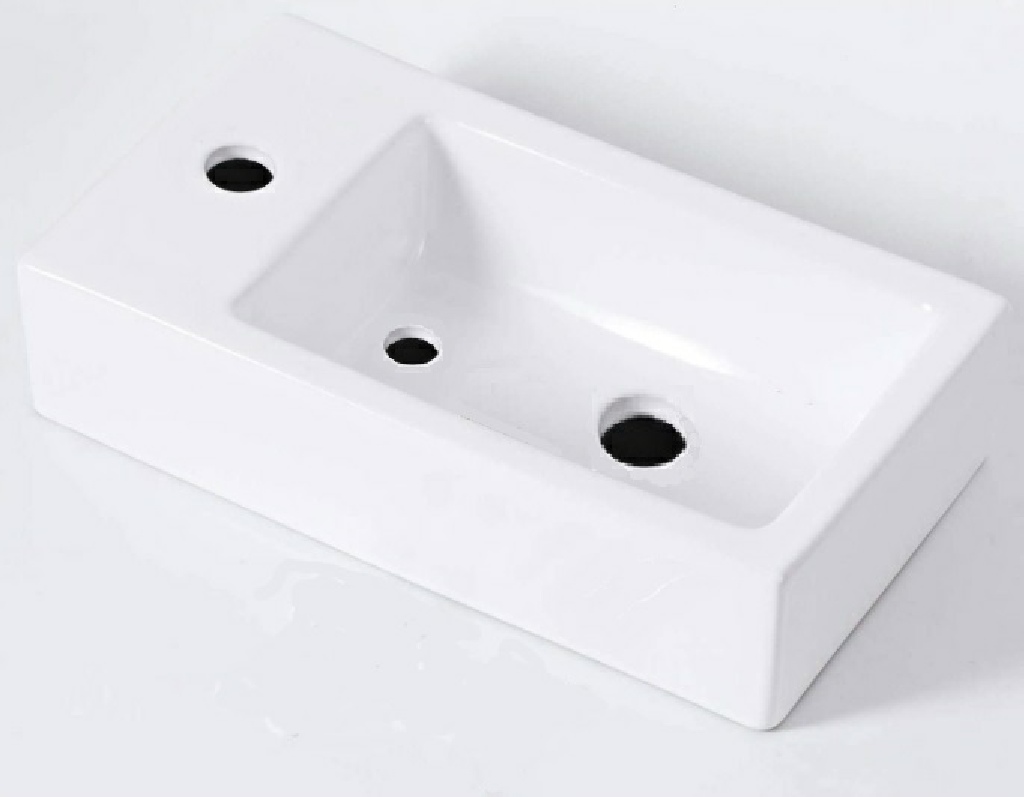

Modifications à apporter à un Lave-mains.

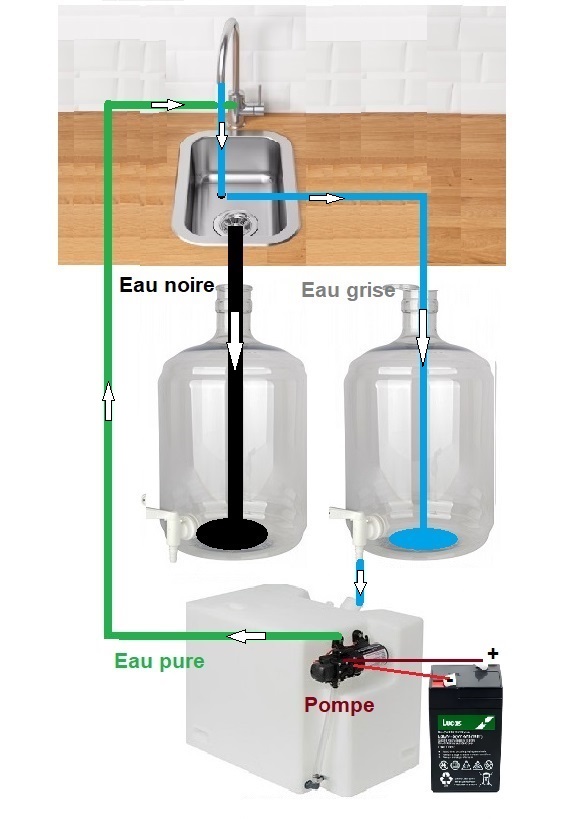

Meuble lave-mains  en autonomie et en circuit fermé. GREY WATER EAU GRISE
